TensorBoard 教程：TensorFlow 图可视化 [示例]

什么是 TensorBoard？

TensorBoard 是用于可视化图和其他工具以理解、调试和优化模型的界面。它是一种为机器学习工作流提供度量和可视化的工具。它有助于跟踪诸如损失和准确率、模型图可视化、在低维空间中投影嵌入等指标。

使用 Tensorboard 进行 TensorFlow 图可视化示例

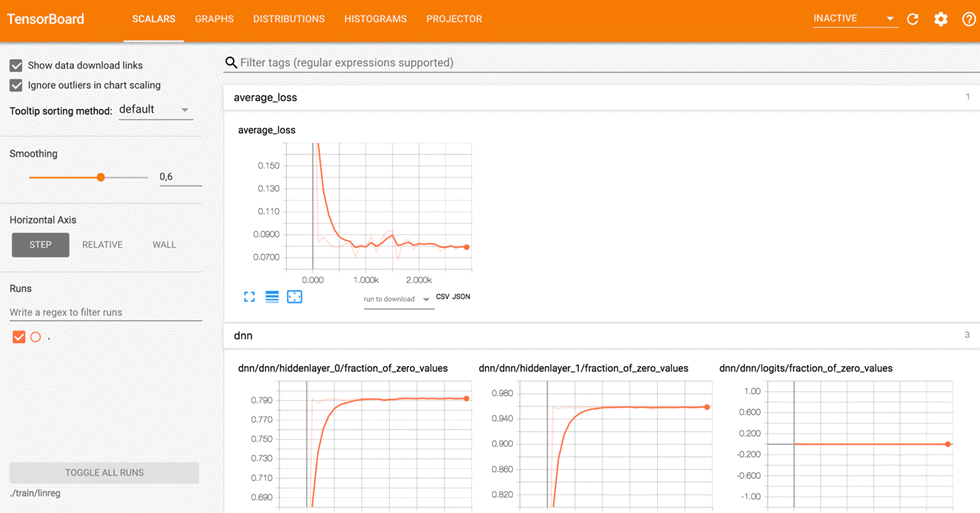

下面的图像来自您将在本 TensorBoard 教程中生成的 TensorBoard 图。这是主面板

TensorFlow Graph Visualization — TensorFlow 图可视化

从下图中，您可以看到 TensorBoard 图可视化的面板。该面板包含不同的选项卡，这些选项卡链接到您运行模型时添加的信息级别。

标量：在模型训练期间显示各种有用信息
图：显示模型
直方图：用直方图显示权重
分布：显示权重的分布
投影器：显示主成分分析和 T-SNE 算法。用于降维的技术

在本 TensorBoard 教程中，您将训练一个简单的深度学习模型。您将在未来的教程中学习它的工作原理。

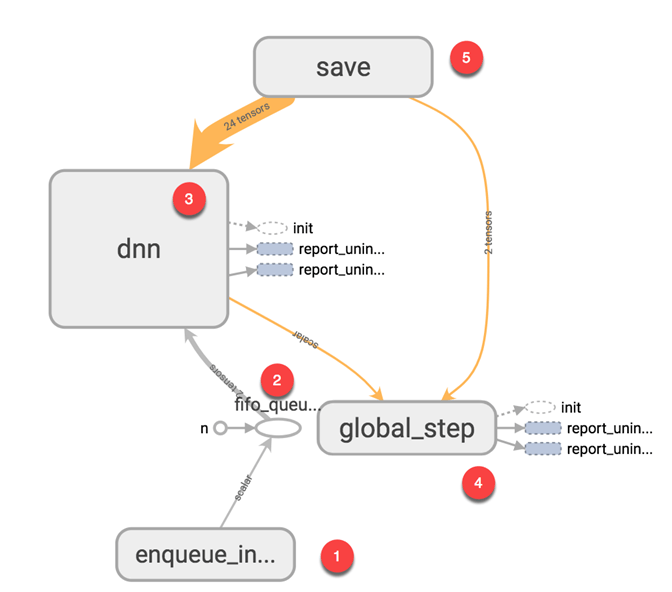

如果您查看图表，您就可以了解模型的工作原理。

将数据加载到模型：将等于批次大小的数据量推送到模型，即每次迭代后输入的数据数量
将数据馈入张量
训练模型
显示训练期间的批次数量。将模型保存在磁盘上。

TensorBoard 的基本思想是，神经网络可能是一个“黑匣子”，我们需要一个工具来检查这个盒子里面有什么。您可以将 TensorBoard 想象成一个手电筒，用来深入了解神经网络。

它有助于理解操作之间的依赖关系、权重的计算方式、显示损失函数以及许多其他有用的信息。当您将所有这些信息汇总在一起时，您就拥有了一个强大的工具来调试并找到改进模型的方法。

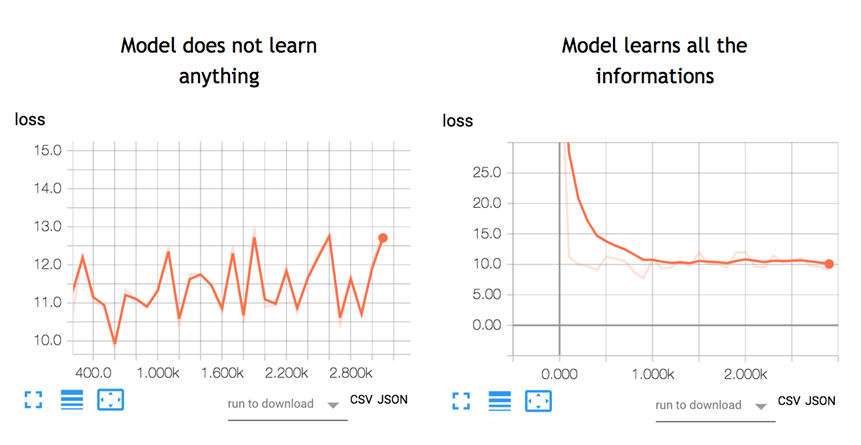

为了让您了解 TensorBoard 图有多么有用，请看下图

神经网络决定如何连接不同的“神经元”以及在模型可以预测结果之前需要多少层。一旦定义了架构，您不仅需要训练模型，还需要一个度量来计算预测的准确性。此度量称为损失函数。目标是最小化损失函数。换句话说，这意味着模型产生的错误更少。所有机器学习算法都会重复计算许多次，直到损失达到一条平坦的线。要最小化此损失函数，您需要定义一个学习率。这是您希望模型学习的速度。如果将学习率设置得太高，模型将没有时间学习任何东西。左图就是这种情况。线条上下移动，这意味着模型仅凭猜测来预测结果。右边的图显示损失随着迭代次数的减少而减少，直到曲线变平，这意味着模型找到了一个解决方案。

TensorBoard 是可视化这些度量并突出潜在问题的绝佳工具。神经网络可能需要数小时甚至数周才能找到解决方案。TensorBoard 非常频繁地更新度量。在这种情况下，您无需等到最后就知道模型是否训练正确。您可以打开 TensorBoard 来检查训练进度，并在必要时进行适当的更改。

如何使用 TensorBoard？

在本教程中，您将学习如何从终端为 MacOS 打开 TensorBoard 以及为 Windows 打开命令行的 TensorBoard。

代码将在未来的教程中进行解释，这里重点关注 TensorBoard。

首先，您需要导入训练期间将使用的库

## Import the library
import tensorflow as tf
import numpy as np

您创建数据。这是一个包含 10000 行和 5 列的数组

X_train = (np.random.sample((10000,5)))
y_train =  (np.random.sample((10000,1)))
X_train.shape

输出

(10000, 5)

下面的代码将转换数据并创建模型。

请注意，学习率等于 0.1。如果您将此速率更改为更高的值，模型将找不到解决方案。这正是上图左侧发生的情况。

在大多数TensorFlow 教程中，您将使用 TensorFlow estimator。这是包含所有数学计算的 TensorFlow API。

要创建日志文件，您需要指定路径。这通过 model_dir 参数完成。

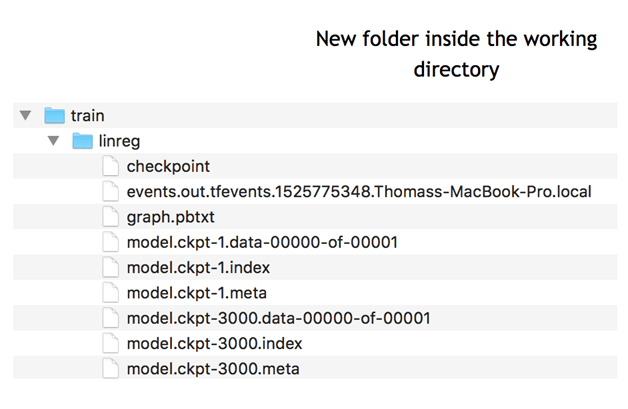

在下面的 TensorBoard 示例中，您将模型存储在工作目录中，即存储笔记本或 Python 文件的位置。在此路径下，TensorFlow 将创建一个名为 train 的文件夹，其中包含一个名为 linreg 的子文件夹。

feature_columns = [
      tf.feature_column.numeric_column('x', shape=X_train.shape[1:])]
DNN_reg = tf.estimator.DNNRegressor(feature_columns=feature_columns,
# Indicate where to store the log file
     model_dir='train/linreg',
     hidden_units=[500, 300],
     optimizer=tf.train.ProximalAdagradOptimizer(
          learning_rate=0.1,
          l1_regularization_strength=0.001
      )
)

输出

INFO:tensorflow:Using default config.
INFO:tensorflow:Using config: {'_model_dir': 'train/linreg', '_tf_random_seed': None, '_save_summary_steps': 100, '_save_checkpoints_steps': None, '_save_checkpoints_secs': 600, '_session_config': None, '_keep_checkpoint_max': 5, '_keep_checkpoint_every_n_hours': 10000, '_log_step_count_steps': 100, '_train_distribute': None, '_service': None, '_cluster_spec': <tensorflow.python.training.server_lib.ClusterSpec object at 0x1818e63828>, '_task_type': 'worker', '_task_id': 0, '_global_id_in_cluster': 0, '_master': '', '_evaluation_master': '', '_is_chief': True, '_num_ps_replicas': 0, '_num_worker_replicas': 1}

此 TensorFlow 可视化图示例的最后一步是训练模型。在训练过程中，TensorFlow 会在模型目录中写入信息。

# Train the estimator
train_input = tf.estimator.inputs.numpy_input_fn(
     x={"x": X_train},
     y=y_train, shuffle=False,num_epochs=None)
DNN_reg.train(train_input,steps=3000)

输出

INFO:tensorflow:Calling model_fn.
INFO:tensorflow:Done calling model_fn.
INFO:tensorflow:Create CheckpointSaverHook.
INFO:tensorflow:Graph was finalized.
INFO:tensorflow:Running local_init_op.
INFO:tensorflow:Done running local_init_op.
INFO:tensorflow:Saving checkpoints for 1 into train/linreg/model.ckpt.
INFO:tensorflow:loss = 40.060104, step = 1
INFO:tensorflow:global_step/sec: 197.061
INFO:tensorflow:loss = 10.62989, step = 101 (0.508 sec)
INFO:tensorflow:global_step/sec: 172.487
INFO:tensorflow:loss = 11.255318, step = 201 (0.584 sec)
INFO:tensorflow:global_step/sec: 193.295
INFO:tensorflow:loss = 10.604872, step = 301 (0.513 sec)
INFO:tensorflow:global_step/sec: 175.378
INFO:tensorflow:loss = 10.090343, step = 401 (0.572 sec)
INFO:tensorflow:global_step/sec: 209.737
INFO:tensorflow:loss = 10.057928, step = 501 (0.476 sec)
INFO:tensorflow:global_step/sec: 171.646
INFO:tensorflow:loss = 10.460144, step = 601 (0.583 sec)
INFO:tensorflow:global_step/sec: 192.269
INFO:tensorflow:loss = 10.529617, step = 701 (0.519 sec)
INFO:tensorflow:global_step/sec: 198.264
INFO:tensorflow:loss = 9.100082, step = 801 (0.504 sec)
INFO:tensorflow:global_step/sec: 226.842
INFO:tensorflow:loss = 10.485607, step = 901 (0.441 sec)
INFO:tensorflow:global_step/sec: 152.929
INFO:tensorflow:loss = 10.052481, step = 1001 (0.655 sec)
INFO:tensorflow:global_step/sec: 166.745
INFO:tensorflow:loss = 11.320213, step = 1101 (0.600 sec)
INFO:tensorflow:global_step/sec: 161.854
INFO:tensorflow:loss = 9.603306, step = 1201 (0.619 sec)
INFO:tensorflow:global_step/sec: 179.074
INFO:tensorflow:loss = 11.110269, step = 1301 (0.556 sec)
INFO:tensorflow:global_step/sec: 202.776
INFO:tensorflow:loss = 11.929443, step = 1401 (0.494 sec)
INFO:tensorflow:global_step/sec: 144.161
INFO:tensorflow:loss = 11.951693, step = 1501 (0.694 sec)
INFO:tensorflow:global_step/sec: 154.144
INFO:tensorflow:loss = 8.620987, step = 1601 (0.649 sec)
INFO:tensorflow:global_step/sec: 151.094
INFO:tensorflow:loss = 10.666125, step = 1701 (0.663 sec)
INFO:tensorflow:global_step/sec: 193.644
INFO:tensorflow:loss = 11.0349865, step = 1801 (0.516 sec)
INFO:tensorflow:global_step/sec: 189.707
INFO:tensorflow:loss = 9.860596, step = 1901 (0.526 sec)
INFO:tensorflow:global_step/sec: 176.423
INFO:tensorflow:loss = 10.695, step = 2001 (0.567 sec)
INFO:tensorflow:global_step/sec: 213.066
INFO:tensorflow:loss = 10.426752, step = 2101 (0.471 sec)
INFO:tensorflow:global_step/sec: 220.975
INFO:tensorflow:loss = 10.594796, step = 2201 (0.452 sec)
INFO:tensorflow:global_step/sec: 219.289
INFO:tensorflow:loss = 10.4212265, step = 2301 (0.456 sec)
INFO:tensorflow:global_step/sec: 215.123
INFO:tensorflow:loss = 9.668612, step = 2401 (0.465 sec)
INFO:tensorflow:global_step/sec: 175.65
INFO:tensorflow:loss = 10.009649, step = 2501 (0.569 sec)
INFO:tensorflow:global_step/sec: 206.962
INFO:tensorflow:loss = 10.477722, step = 2601 (0.483 sec)
INFO:tensorflow:global_step/sec: 229.627
INFO:tensorflow:loss = 9.877638, step = 2701 (0.435 sec)
INFO:tensorflow:global_step/sec: 195.792
INFO:tensorflow:loss = 10.274586, step = 2801 (0.512 sec)
INFO:tensorflow:global_step/sec: 176.803
INFO:tensorflow:loss = 10.061047, step = 2901 (0.566 sec)
INFO:tensorflow:Saving checkpoints for 3000 into train/linreg/model.ckpt.
INFO:tensorflow:Loss for final step: 10.73032.

<tensorflow.python.estimator.canned.dnn.DNNRegressor at 0x1818e63630>

对于MacOS用户

对于Windows用户

您可以在PyTorch TensorBoard 中看到此信息。

现在您已经有了写入的日志事件，就可以打开 Tensorboard 了。Tensorboard Keras 运行在端口 6006 上（Jupyter 运行在端口 8888 上）。您可以使用 MacOs 用户的终端或 Windows 用户的 Anaconda prompt。

对于MacOS用户

# Different for you
cd /Users/Guru99/tuto_TF
source activate hello-tf!

笔记本存储在路径 /Users/Guru99/tuto_TF 中

对于 Windows 用户

cd C:\Users\Admin\Anaconda3
activate hello-tf

笔记本存储在路径 C:\Users\Admin\Anaconda3 中

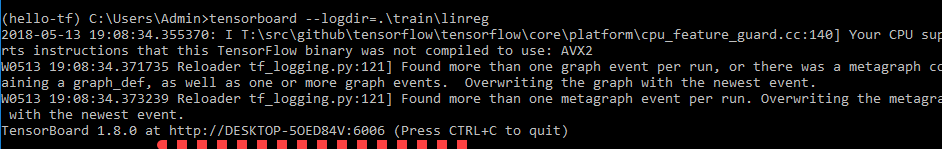

要启动 Tensorboard，您可以使用此代码

对于MacOS用户

tensorboard --logdir=./train/linreg

对于 Windows 用户

tensorboard --logdir=.\train\linreg

Tensorboard 位于此 URL：https://:6006

它也可能位于以下位置。

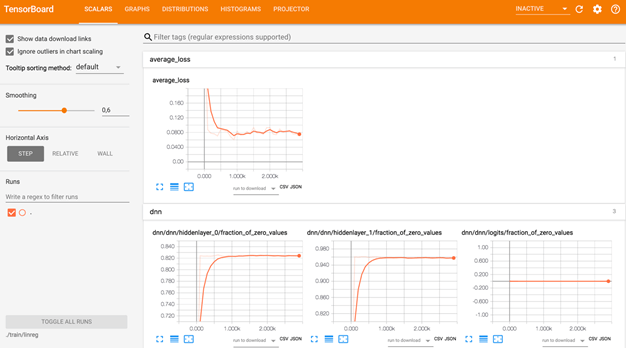

将 URL 复制并粘贴到您喜欢的浏览器中。您应该会看到这个

请注意，我们将在专门介绍深度学习的教程中学习如何读取图表。

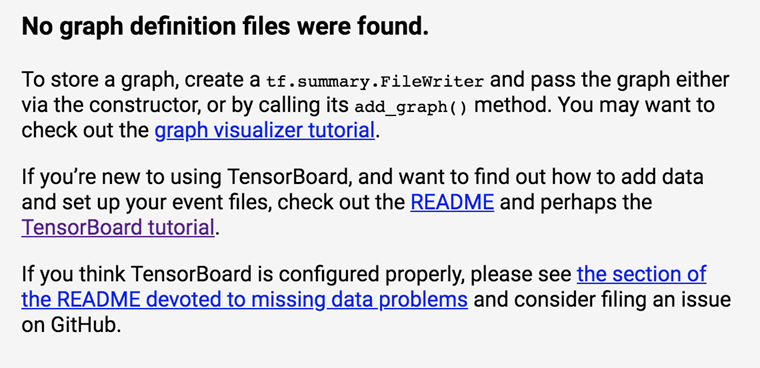

如果您看到类似这样的内容

这表示 Tensorboard 找不到日志文件。请确保您已将 cd 指向正确的路径，或仔细检查日志事件是否已创建。如果没有，请重新运行代码。

如果您想关闭 TensorBoard，请按 CTRL+C

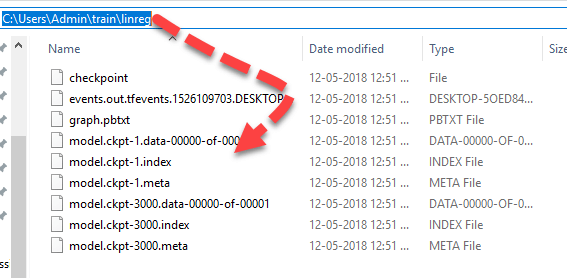

友情提示：检查您的 anaconda prompt 中的当前工作目录，

日志文件应在 C:\Users\Admin 创建

摘要

TensorBoard 是可视化模型的绝佳工具。此外，在训练过程中会显示许多指标，例如损失、准确率或权重。

要激活 Tensorboard，您需要设置文件的路径

cd /Users/Guru99/tuto_TF

激活 Tensorflow 的环境

activate hello-tf

启动 Tensorboard

tensorboard --logdir=.+ PATH
