UML 关联与聚合与组合 [示例]

UML 图中的关系用于表示各种事物之间的连接。关系是统一建模语言中事物（如结构、行为或分组事物）之间的连接。

以下是 UML 中不同类型的标准关系：

• 关联
• 依赖性
• 泛化
• 实现

除了这些之外，UML 还允许使用聚合和组合关系。

UML 关联

它是一种结构关系，表示对象可以连接到系统内的另一个对象。以下约束可以应用于 UML 关联关系：

• {implicit} – 隐式约束指定关系不明显；它基于概念。
• {ordered} – 有序约束指定关联一端的对象集合以特定方式排列。
• {changeable} – 可变约束指定系统中各种对象之间的连接可以根据需求添加、删除和修改。
• {addOnly} – 它指定可以从关联另一端的对象添加新连接。
• {frozen} – 它指定当在两个对象之间插入链接时，在给定链接或连接上冻结约束处于活动状态时，它不能被修改。

我们还可以创建一个具有 UML 关联属性的类，称为关联类。

自关联

自关联是 UML 中关联关系的一个子类型。在自关联中，同一类的实例可以相互关联。类的实例也被称为对象。

自关联规定，链接或连接可以存在于同一类的对象之间。

示例:

让我们以 Fruit 类为例。

Fruit 类有两个实例，例如 mango 和 apple。自关联规定，mango 和 apple 之间可以存在链接，因为它们是 Fruit 等同一类的实例。

定向关联

顾名思义，定向关联与关联类中的流动方向有关。

在定向关联中，流是定向的。从一个类到另一个类的关联仅沿一个方向流动。

它用带箭头的实线表示。

UML 关联示例:

可以说服务器和客户端之间存在定向关联关系。

服务器可以处理客户端的请求。这种流是单向的，仅从服务器流向客户端。因此，服务器和客户端之间可以存在定向关联关系。

UML 组合

它不是标准的 UML 关系，但它仍在各种应用程序中使用。

复合聚合是具有以下特征的聚合关系的一个子类型：

• 它是对象之间的双向关联。
• 它是整体/部分关系。
• 如果删除了复合体，与之关联的所有其他部分也会被删除。

复合聚合被描述为在聚合（整体）端带有一个实心黑色菱形的二元关联。

文件夹可以包含许多文件，而每个文件恰好有一个文件夹父级。如果删除了文件夹，则包含的所有文件也会被删除。

在复合聚合中，一个对象一次只能成为一个复合体的一部分。

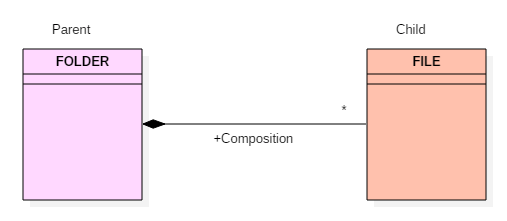

UML 组合示例:

例如，在窗口系统中，一个 Frame 属于且仅属于一个 Window。在复合聚合中，整个系统负责其部分的处置，这意味着复合体必须管理其部分的创建和销毁。

UML 聚合

聚合是 UML 中关联关系的一个子类型。聚合和组合都是 UML 中关联关系的一种类型。聚合关系可以用简单的话来说明为“一个类的对象可以拥有或访问另一个类的对象”。

在聚合关系中，即使源对象被销毁，依赖对象也仍然在关系的作用域内。

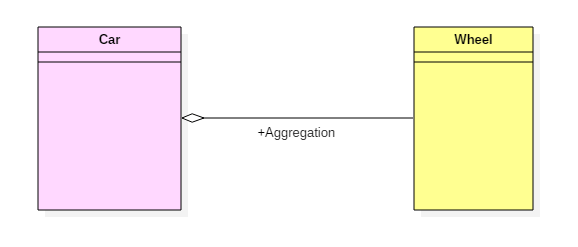

UML 聚合示例:

让我们以汽车和车轮为例。

汽车需要车轮才能正常运行，但车轮并不总是需要汽车。它也可以与自行车、单车或任何其他车辆一起使用，但不是特定的汽车。在这里，车轮对象在没有汽车对象的情况下仍然有意义。这种关系称为 UML 聚合关系。

关联与聚合与组合

关联	聚合	组合
关联关系用箭头表示。	聚合关系用在其中一端带有空心箭头的直线表示。	组合关系用在其中一端带有实心箭头的直线表示。
关联可以存在于 UML 中的两个或多个类之间。	聚合是关联关系的一部分。	组合是关联关系的一部分。
关联类之间可以存在一对一、一对多、多对一和多对多的关联。	聚合被认为是弱类型的关联。	组合被认为是强类型的关联。
在关联关系中，一个或多个对象可以相互关联。	在聚合关系中，相互关联的对象可以在没有彼此的情况下留在系统的作用域内。	在组合关系中，相互关联的对象不能没有彼此而留在作用域内。
对象相互链接。	链接的对象不依赖于其他对象。	对象高度相互依赖。
在 UML 关联中，删除一个元素可能会影响也可能不会影响另一个关联元素。	在 UML 聚合中，删除一个元素不会影响另一个关联元素。	在 UML 组合中，删除一个元素会影响另一个关联元素。
示例 老师与多个学生相关。 或者 老师向学生提供指导。	示例 汽车需要车轮，但并不总是需要同一个车轮。汽车也可以与其他车轮正常运行。	示例 文件放在文件夹中。如果删除文件夹，则与该文件夹关联的文件也会被删除。

摘要

• 关系是事物之间的连接。
• 关联、依赖、泛化和实现是 UML 提供的各种关系。
• 除了标准关系外，UML 还使用组合和聚合。
• 聚合和组合都是 UML 中关联关系的一种类型。
• UML 组合是一种双向关系，也称为二元关系。

查看我们关于最佳 UML 工具的文章：- 点击这里
