UML 中聚合与组合的区别

聚合与组合的关键区别

• 聚合是两个对象之间的一种关联，描述“拥有”关系，而组合是聚合的一种特定类型，暗示所有权。
• 聚合由一端带空心箭头的直线表示。另一方面，组合由一端带实心箭头的直线表示。
• 在聚合关系中，相互关联的对象可以在不依赖对方的情况下存在于系统范围内。但在组合关系中，相互关联的对象不能在没有对方的情况下存在于系统范围内。
• 在聚合中，链接的对象不依赖于另一个对象，而在组合中，对象高度依赖于彼此。
• 在聚合中，删除一个元素不会影响另一个关联元素。相反，在组合中，删除一个元素会影响另一个关联元素。
• 聚合由实心菱形表示，而空心菱形表示组合。

什么是聚合？

当一个对象“拥有”另一个对象时，聚合是一种特殊的关联，您可以在它们之间进行聚合。它们之间的方向有助于指定哪个对象包含另一个对象。聚合也称为“拥有”关系。它是 UML 中关联关系的一个子类型。

什么是组合？

组合是聚合的一种特殊情况，有助于指定组合类和从属（部分）类之间的整体-部分关系。

UML中聚合与组合的区别

这是聚合与组合的主要区别

聚合	组合
聚合是两个对象之间的一种关联，也描述了“拥有”关系。	组合是聚合的一种特定类型，暗示所有权。
聚合由一端带空心箭头的直线表示。	组合由一端带实心箭头的直线表示。
聚合是关联关系的一部分。	组合是关联关系的一部分。
聚合被认为是弱类型的关联。	组合被认为是强类型的关联。
在聚合关系中，相互关联的对象可以在不依赖对方的情况下存在于系统范围内。	在组合关系中，相互关联的对象不能在没有对方的情况下存在于系统范围内。
在聚合中，链接的对象不依赖于另一个对象。	在组合中，对象高度依赖于彼此。
在聚合中，删除一个元素不会影响另一个关联元素。	在组合中，删除一个元素会影响另一个关联元素。
示例：一辆汽车需要一个轮子，但它并不总是需要同一个轮子。汽车也可以与另一个轮子一起正常运行。	示例：一个文件被放在文件夹中。如果删除文件夹，则与该给定文件夹关联的文件也会被删除。
在聚合中，父项 与子实体的关系。	在组合中，父实体拥有子实体。
它由一个实心菱形表示	它由一个空心菱形表示
子项没有生命周期。	子项可以有生命周期。
它由装配类旁边的空心菱形表示。	它由装配类旁边的实心菱形表示。
装配的删除永远不会影响其零件。	在拥有类的情况下，对象会被删除。它也会影响包含类对象。

聚合 vs 组合：关键统计数据

	聚合	组合
所有者	无所有者	单所有者
终身	拥有自己的生命周期。	所有者的生命周期。
子对象	子对象都是独立的。	子对象属于一个父项。

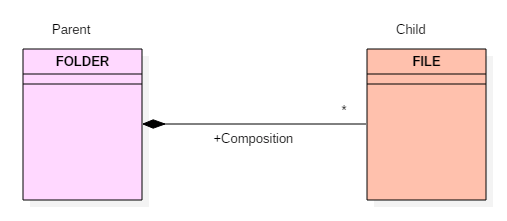

组合示例

文件夹可以包含许多文件，而每个文件只有一个文件夹父项。如果一个文件夹被删除，其中包含的所有文件也会被删除。在组合聚合中，一个对象一次只能是一个组合的一部分。

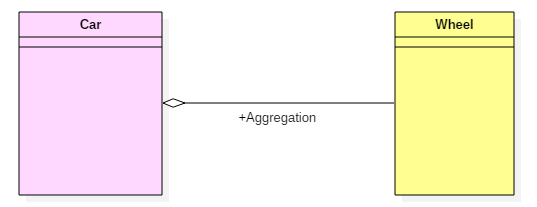

聚合示例

例如，您的汽车由车轮、发动机、变速箱、转向系统和车身等组成。这是一个装配，其他零件是其组成部分。

这里，汽车到车轮是一次聚合，汽车到发动机是另一次聚合，汽车到变速箱是又一次，以此类推。

这种配对有助于您定义装配内组成部分的倍数性。对象的数量也可以在此显示。

汽车需要一个轮子才能正常运行。但是，我们不能说汽车也一样。同样的逻辑也适用于自行车、两轮车或任何其他车辆，但不适用于特定的汽车。

这里，即使没有汽车对象，轮子对象也有意义。这被称为聚合关系。
