IP 数据包头：格式、字段

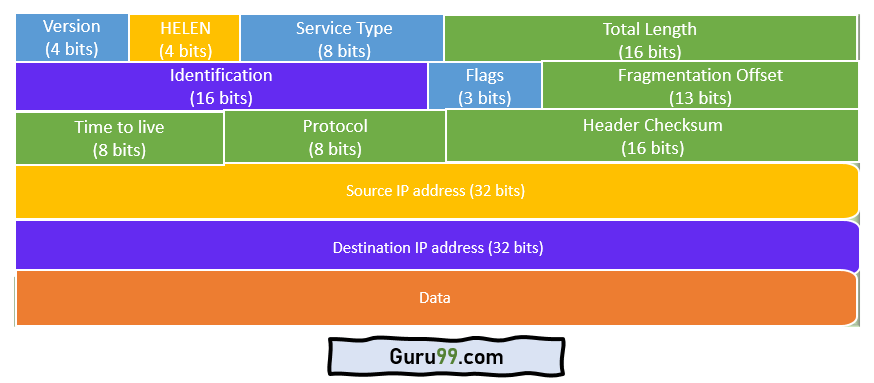

IPv4头组件/字段

以下是IP数据包头的各种组件/字段

• 版本：第一个IP头字段是4位版本指示器。在IPv4中，其四位的取值为0100，二进制表示为4。但是，如果路由器不支持指定版本，该数据包将被丢弃。
• 互联网头长度：互联网头长度，简称IHL，为4位。它也被称为HELEN（头长度）。此IP组件用于显示头中有多少个32位字。
• 服务类型：服务类型也称为区分服务代码点或DSCP。此字段为数据流或VoIP通话提供与服务质量相关的功能。前3位是优先级位。它也用于指定如何处理数据报。
• 总长度：总长度以字节为单位。IP数据报的最小尺寸为20字节，最大可达65535字节。HELEN和总长度可用于计算有效载荷的尺寸。所有主机都必须能够读取576字节的数据报。但是，如果数据报对于网络中的主机来说太大，则广泛使用分片方法。
• 标识：标识是用于唯一标识IP数据报片段的数据包。有些人建议将此字段用于其他用途，如添加数据包跟踪信息等。
• IP标志：标志是一个三位字段，用于帮助您控制和标识片段。以下是其可能的配置：位0：保留，必须设置为零。位1：表示不分片。位2：表示更多片段。
• 片段偏移：片段偏移表示特定数据报中特定片段之前的数据字节数。它以8字节为单位指定，最大值为65,528字节。
• 生存时间：这是一个8位字段，表示数据报在互联网系统中存在的最大时间。时间以秒为单位，当TTL值为零时，数据报将被删除。每当处理数据报时，其TTL值就会减少一秒。使用TTL是为了防止数据报被发送并自动丢弃。TTL的值可以为0到255。
• 协议：此IPv4头保留用于表示在数据报的后半部分使用了互联网协议。例如，数字6通常用于指示TCP，数字17用于指示UDP协议。
• 头校验和：下一个组件是16位头校验和字段，用于检查头中是否存在任何错误。将IP头与校验和的值进行比较。当头校验和不匹配时，数据包将被丢弃。
• 源地址：源地址是用于IPv4数据包的源的32位地址。
• 目的地址：目的地址也是32位大小，存储接收者的地址。
• IP选项：这是IPv4头的一个可选字段，当IHL（互联网头长度）设置为大于5时使用。它包含与安全、记录路由和时间戳等相关的值和设置。您可以看到，大多数情况下，选项组件列表以选项结束或EOL结尾。
• 数据：此字段存储从已将数据传递给IP层的数据协议层的数据。
