以太网电缆类型：Cat 3、5、5e、6、6a、7、8 线缆详解

以太网电缆类别

市面上有许多以太网线缆可供选择，每种都有其独特的用途和应用。因此，如果您想深入了解以太网线缆的类型，了解每种线缆及其应用非常重要。您需要选择质量更高的线缆，这样它会更坚固、更快速，并且更适合您的特定需求。

但是，根据您的硬件，您可以选择以下以太网线缆类别。

Category-3

Cat3 线缆是较早一代的线缆，支持的最大频率为 16 MHz。此线缆可能有 2、3 或 4 对铜线。Cat3 型以太网线缆仍用于双线电话系统和 10BASE-T 网络。它也用于报警系统安装或类似的应用。

Category-5

与现代硬件要求相比，这些线缆速度较慢。因此，只有在您拥有需要旧式硬件的旧设备时，才应使用此类型线缆。

Category-5e

Cat5e 是以太网电缆中最受欢迎的布线类型之一，因其能够以经济高效的价格支持千兆速度而广泛用于部署。

Cat 5e 最高可支持 1000 Mbps 的速度，对于小空间布线来说足够灵活。因此，它在住宅区被广泛使用。Cat5e 是市场上最便宜的布线选项之一。

Category-6

Cat6 线缆支持高达 10 Gbps 的速度和高达 250 MHz 的频率。这类线缆的绞距更紧，每厘米有两到三次以上的绞距。在传输 10 Gbps 速度时，它仅支持 37-55 米的传输距离。

Category-6a

Cat6a 以太网电缆支持高达 500 MHz 的带宽频率。与 Cat6 相比，Cat6a 线缆更厚，因此柔韧性较差。这就是为什么它更适合工业环境，且价格较低。

Category-7

Cat7 能够在 50 米处传输高达 40 Gbps 的数据，在 15 米处传输 100 Gbps 的数据。这种类型的以太网电缆提供广泛的屏蔽，以减少信号衰减。与前几代线缆相比，它相对较硬。

Cat7 线缆适用于数据中心和大型企业网络。但是，Cat7 尚未被批准为电信行业的标准线缆。

Category-8

Category 8 线缆设计用于高达 2000 MHz 的运行。CAT8 线缆可与 25/40GBASE-T 千兆以太网配合使用；这可以降低功耗，并且专为带宽密集型数据中心应用而设计。

这种类型的线缆非常适合在设备之间的距离较短的地方使用。CAT8 线缆向后兼容以前的以太网线缆类别。

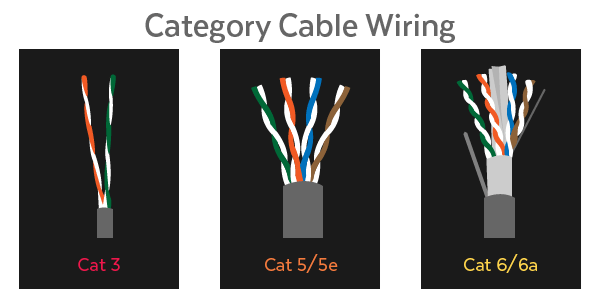

Cat 类型

线缆类型	屏蔽	最大频率	最大数据速率	速度
Cat 3	否	16MHz		10Mbps
Cat 5	否	100MHz	100 Mbps	100Mbps
Cat 5e	否	100MHz	1,000 Mbps / 1 Gbps	1Gbps
Cat 6	有时	250MHz	1,000 Mbps / 1 Gbps	1Gbps
Cat 6a	有时	500MHz	10,000 Mbps / 10 Gbps	10Gbps
Cat 7	是	600MHz	40,000 Mbps/ 40 Gbps	10Gbps
Cat 8	是	2GHz	25 Gbps 或 40 Gbps	40Gbps

线缆类型

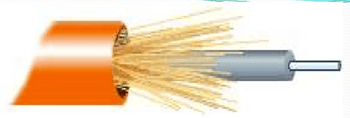

光纤线缆

光纤电缆主要由中心的玻璃芯和周围的各种保护材料层组成。光纤线缆传输的是光而不是电子信号，这消除了电气干扰的问题。因此，它是含有大量电气干扰的环境的理想选择。

这种网络线缆能够传输更长距离的信号。它还能够以更快的速度传输信息。

有两种光纤线缆：

• 单模光纤 (SMF) – 这种光纤电缆仅使用一束光来传输数据。用于长距离布线。
• 多模光纤 (MMF) – 这种光纤电缆使用多束光来传输数据。比 SMF 便宜。

网络中用于光纤线缆的四种连接器类型是：

• ST (直插头连接器)
• SC (用户连接器)
• FC (光纤通道)
• LC (朗讯连接器)

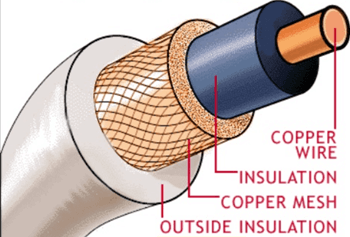

同轴线缆

同轴电缆是 10 Mbps 以太网线缆的标准。这类电缆由内部铜线包裹绝缘层和另一层屏蔽组成。

它有一层塑料，在编织金属屏蔽层和中心导体之间提供绝缘。同轴线缆的中心有一个铜导体。

同轴电缆的类型有：1) RG58 2) RG8 3) RG6 4) RG59

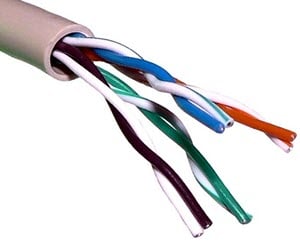

双绞线线缆

双绞线线缆是一种线缆，其中线对被扭绞在一起，以防止来自其他线对的电磁干扰 (EMI)。

双绞线电缆有两种类型：1) 非屏蔽双绞线 2) 屏蔽双绞线

屏蔽以太网线缆的类型

以下是一些重要的屏蔽以太网线缆

线缆名称	全称	描述
F/UTP	箔/非屏蔽双绞线	这种线缆具有箔屏蔽，可以包裹在非屏蔽双绞线上。它常用于快速以太网部署。
S/UTP	编织/非屏蔽双绞线 (S/UTP) 线缆	它将用编织屏蔽层包裹非屏蔽双绞线。
S/FTP	编织屏蔽/箔式双绞线	在这类屏蔽以太网线缆中，每对双绞线都用箔包裹。
SF/UTP	编织屏蔽+箔/非屏蔽双绞线	这种线缆的编织层有一个包裹着箔的盖子，该盖子包围着非屏蔽双绞线。
F/FTP	箔/箔式双绞线	这种 FTP 线缆将所有铜对包裹在箔中。
U/FTP	非屏蔽/箔式双绞线	这种线缆仅用箔包裹双绞线。
U/UTP	非屏蔽/非屏蔽双绞线。	这种线缆不使用屏蔽。标准 Cat5e 是 U/UTP 线缆的常见示例。

摘要

以太网有哪些不同的类别？

不同类型的以太网类别是：Cat 3、5、5e、Cat 6、6a、7 和 Cat 8，它们在全球范围内被广泛使用。

以太网线缆有哪 3 种类型？

三种主要的以太网线缆类型是：

• 光纤线缆
• 同轴电缆
• 双绞线线缆

屏蔽以太网线缆有哪些类型？

不同类型的屏蔽以太网线缆是：F/UTP、S/UTP、S/FTP、SF/UTP、F/FTP、U/FTP 和 U/UTP，它们在全球范围内被广泛使用。
